腳踏注油器的組成

2018-11-16 點擊數：2306

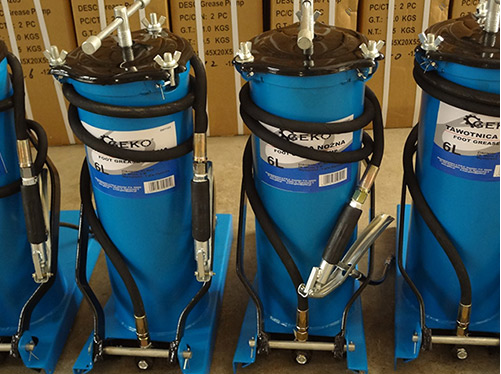

現有的腳踏注油器，包含底座、桶身、注油器蓋、腳踏銜接板、注油泵、高壓軟管、注油槍。注油槍與高壓軟管選用的是螺紋銜接設備，運用進程中有必要用扳手?jǐn)Q緊，不然會漏油，操作非常方便、作業效率高。

腳踏注油器結構簡略，構思奇妙，運用方便，密封作用好，作業效率高，省時省力，完成接連加油。為處理上述技能問題，本實用新型腳踏注油器，包含底座、桶身、桶蓋、腳踏支架、注油泵、高壓軟管、注油槍，高壓軟管和注油槍之間設有接頭，所述接頭由外殼和外殼中設置的中空的刺進桿組成，刺進桿與高壓軟管螺紋銜接，外殼與注油槍螺紋銜接，外殼由內壁和外壁組成，外壁的高度小于內壁的高度，內壁的圓周面上均勻設置孔，孔中設置鋼球，孔的直徑小于鋼球的直徑，孔內側的內壁上設置卡簧，孔外側的內壁上設有軸擋圈，外壁經過卡簧、鋼球、軸擋圈設置在內壁上并完成外壁在內壁上滑動，外壁端部剖面為直角梯形，所述刺進桿外圓周面上設置凹槽，外殼中的鋼球卡在刺進桿的凹槽中。所述刺進桿端部設有凹槽，凹槽中設置O型密封圈。
腳踏注油器具有以下有益作用，結構簡略，外殼與刺進桿之間選用卡接結構銜接，未運用狀態下，鋼球在外壁的作用下凸出于內壁內圓周面；對外壁施力使得外壁滑動，致使外壁端部的斜面與鋼球相對應，使得鋼球在外壁和內壁之間的空間變大，鋼球能夠隱藏于外壁和內壁之間的空間中，此刻，刺進桿刺進的深度使得刺進桿上的凹槽與鋼球相對應，去除對外壁的力，使得外壁回位，鋼球的活動空間變小，在外壁的作用下鋼球凸出于內壁的內圓周面，正好卡入刺進桿的凹槽中，從而鎖緊外殼和刺進桿，完成高壓軟管與注油槍銜接。腳踏注油器需對外壁施加力，放入刺進桿，去除施加在外壁上的力，即可完成高壓軟管與注油槍的銜接，整個進程只需在數秒內完成，運用方便，作業效率高，省時省力，完成接連加油。第三，密封作用好，刺進桿桿端部設有凹槽，凹槽中套上O型密封圈，密封圈的數量能夠?yàn)閮蓚€，可有用避免油脂走漏，密封作用好。腳踏注油器內壁上選用軸擋圈結構，一方面避免鋼球滑落，另一方面避免外壁在卡簧受緊縮后回位時發作脫落。高壓軟管與注油槍選用滾珠式快速接頭，不需求任何東西，能夠方便把高壓軟管與注油槍銜接，實用性強，有利于進步產品的功能、質量與運用壽命。
以上是關于腳踏注油器的組成相關簡說，是由揚州市邗江李典華盛五金機械廠提供，我公司主營手動黃油槍、腳踏注油器、鐵油桶等。公司秉承“顧客至上，銳意進取”的經營理念，堅持“客戶至上”的原則為廣大客戶提供優質的服務。如需購買產品，歡迎致電本公司。
